數字式程序調節儀·設定器
新 DB 系列
TEL:0755-26998458
FAX:0755-26738841
傳感器事業部工作QQ: 837175197

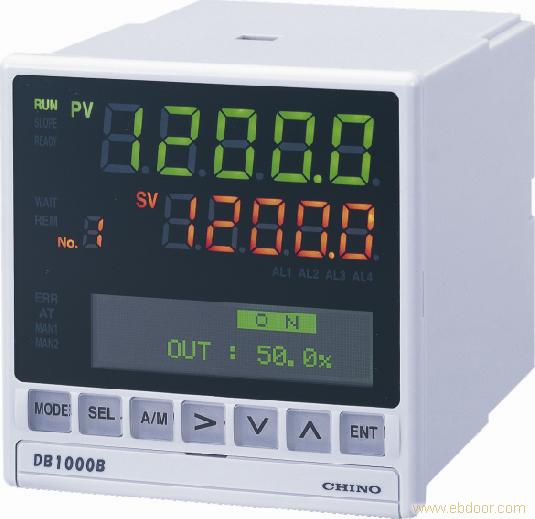

DB系列是指示精度±0.1%、控制周期約0.1秒、
96x96mm的數字式指示調節儀。
標準配置混合設定功能(8種)、萬能輸入等多彩的功能。
大型5位顯示
測量值(PV)、設定值(SV)為5位大型顯示、
可直接顯示1000℃以上、最小刻度0.1℃
的讀數。
高性能的運行，設定畫面
運行和設定畫面沿襲以前機種的LCD顯
示，發生報警后畫面顏色會變橙色。
優越的控制性
針對控制對象可選擇位置形PID和速度形
PID控制方式。
混合多量程輸入
適用于各種直流電壓、直流電流、熱電偶、
熱電阻測量量程輸入。
備有淡綠和黑色外殼
2種外殼顏色供選用。
選型
|
|
DB1 |
|
|
|
B |
|
|
|
- |
|
|
|
|
|
輸入信號 |
0 |
|
|
|
|
|
|
|
|
|
|
混合多量程 |
|
4 |
|
|
|
|
|
|
|
|
|
|
4線式熱電阻 |
|
調節模式（第1輸出） |
1 |
|
|
|
|
|
|
|
|
|
開關脈沖形PID（標準負載） |
|
2 |
|
|
|
|
|
|
|
|
|
開關伺服形PID |
|
3 |
|
|
|
|
|
|
|
|
|
電流輸出形PID |
|
5 |
|
|
|
|
|
|
|
|
|
SSR驅動脈沖形PID |
|
6 |
|
|
|
|
|
|
|
|
|
電壓輸出形PID |
|
8 |
|
|
|
|
|
|
|
|
|
開關伺服形PID（微小負載） |
|
調節模式（第2輸出）* |
0 |
|
|
|
|
|
|
|
|
無 |
|
1 |
|
|
|
|
|
|
|
|
開關脈沖形PID*1 |
|
3 |
|
|
|
|
|
|
|
|
電流輸出形PID*1 |
|
5 |
|
|
|
|
|
|
|
|
SSR驅動脈沖形PID*1 |
|
6 |
|
|
|
|
|
|
|
|
電壓輸出形PID*1 |
|
通信接口（第1區域）* |
0 |
|
|
|
|
|
|
無 |
|
R |
|
|
|
|
|
|
RS-232C |
|
A |
|
|
|
|
|
|
RS-422A |
|
S |
|
|
|
|
|
|
RS-485 |
|
B |
|
|
|
|
|
|
設定值切換外部輸入*2 |
|
傳送信號輸出（第2區域）* |
0 |
|
|
|
|
|
無 |
|
1 |
|
|
|
|
|
4-20mA |
|
2 |
|
|
|
|
|
0-1V |
|
3 |
|
|
|
|
|
0-10V |
|
4 |
|
|
|
|
|
其他 |
|
B |
|
|
|
|
|
設定值切換外部輸入*2 |
|
遠程信號輸入（第3區域）* |
0 |
|
|
|
|
無 |
|
5 |
|
|
|
|
4-20mA |
|
6 |
|
|
|
|
0-1V |
|
7 |
|
|
|
|
0-10V |
|
8 |
|
|
|
|
其他 |
|
B |
|
|
|
|
設定值切換外部輸入*2 |
|
外殼顏色 |
G |
|
|
淡綠 |
|
B |
|
|
黑色 |
|
防水規格和端子蓋* |
0 |
|
無 |
|
1 |
|
無防水+端子蓋 |
|
2 |
|
有防水+無端子蓋 |
|
3 |
|
有防水+端子蓋 |
|
電源電壓 |
A |
100-240VAC |
|
D |
24VAC/24VDC |
|
*：選件 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*1：只限于調節模式（第1輸出）為1、3、5、6 |
|
*2：設定值切換外部輸入不可在其他區域重復選用。 |
|
并按第3區域-第2區域-第1區域的順序指定。
|
DB2010 0000-*0A |
開關脈沖輸出 |
|
DB2020 0000-*0A |
開關伺服輸出 |
|
DB2030 0000-*0A |
電流輸出 |
|
DB2050 0000-*0A |
SSR驅動脈沖輸出 |
|
DB2060 0000-*0A |
電壓輸出 |
|
DB2080 0000-*0A |
開關伺服輸出（微小負載） |
|
DB2410 0000-*0A |
開關脈沖輸出 熱電阻4線制輸入 |
|
DB2420 0000-*0A |
開關伺服輸出 熱電阻4線制輸入 |
|
DB2430 0000-*0A |
電流輸出 熱電阻4線制輸入 |
|
DB2450 0000-*0A |
SSR驅動脈沖輸出 熱電阻4線制輸入 |
|
DB2460 0000-*0A |
電壓輸出 熱電阻4線制輸入 |
|
DB2480 0000-*0A |
開關伺服輸出（微小負載） 熱電阻4線制輸入 |
|
DB2**1 |
開關脈沖 第2輸出 |
|
DB2**3 |
電流 第2輸出 |
|
DB2**5 |
SSR驅動脈沖 第2輸出 |
|
DB2**6 |
電壓 第2輸出 |
|
DB2*** 5*** |
遠程信號輸入（4~20mA） |
|
DB2*** 6*** |
遠程信號輸入（0~1V ） |
|
DB2*** 7*** |
遠程信號輸入（0~10V） |
|
DB2*** 8*** |
遠程信號輸入（其他） |
|
DB2*** 9*** |
加熱絲斷線報警（注1）（注4） |
|
DB2*** P*** |
外部信號輸入6點（注4） |
|
DB2*** M*** |
外部信號輸入4點+加熱絲斷線報警（注1）（注4） |
|
DB2*** *1** |
高精度4~20mA 傳送信號輸出 |
|
DB2*** *2** |
高精度0~1V 傳送信號輸出 |
|
DB2*** *3** |
高精度0~10V 傳送信號輸出 |
|
DB2*** *4** |
高精度其他 傳送信號輸出 |
|
DB2*** *J** |
4~20mA 傳送信號輸出 |
|
DB2*** *K** |
0~1V 傳送信號輸出 |
|
DB2*** *L** |
0~10V 傳送信號輸出 |
|
DB2*** *9** |
加熱絲斷線報警（注1）（注4） |
|
DB2*** *P** |
外部信號輸入6點（注4） |
|
DB2*** *M** |
外部信號輸入4點+加熱絲斷線報警（注1）（注4） |
|
DB2*** **J* |
4~20mA 傳送信號第2輸出（注2） |
|
DB2*** **K* |
0~1V 傳送信號第2輸出（注2） |
|
DB2*** **L* |
0~10V 傳送信號第2輸出（注2） |
|
DB2*** **H* |
變送器電源（注3） |
|
DB2*** ***R |
RS-232C通信口+外部信號輸入2點 |
|
DB2*** ***A |
RS-422A通信口 |
|
DB2*** ***S |
RS-485通信口+外部信號輸入2點 |
|
DB2*** ***B |
RS-232C通信口（第2通信口）+RS-232C通信口 |
|
DB2*** ***C |
RS-232C通信口（第2通信口）+RS-422A通信口 |
|
DB2*** ***D |
RS-232C通信口（第2通信口）+RS-485通信口 |
|
DB2*** ***E |
RS-485通信口（第2通信口）+RS-232C通信口 |
|
DB2*** ***F |
RS-485通信口（第2通信口）+RS-422A通信口 |
|
DB2*** ***G |
RS-485通信口（第2通信口）+RS-485通信口 |
|
DB2*** ***9 |
加熱絲斷線報警（注1）（注4） |
|
DB2*** ***P |
外部信號輸入6點（注4） |
|
DB2*** ***M |
外部信號輸入4點+加熱絲斷線報警（注1）（注4） |
|
DB2*** ***U |
外部信號輸入8點 |
|
DB2*** ***V |
外部信號輸入6點+加熱絲斷線報警（注1） |
|
|
